Pompa ċentrifugali b'ħafna stadji orizzontali
Pompa ċentrifugali b'ħafna stadji orizzontali|Speċifikazzjoni Teknika u Gwida tal-Inġinerija
Ħarsa ġenerali tal-Prodott u Arkitettura tal-Inġinerija

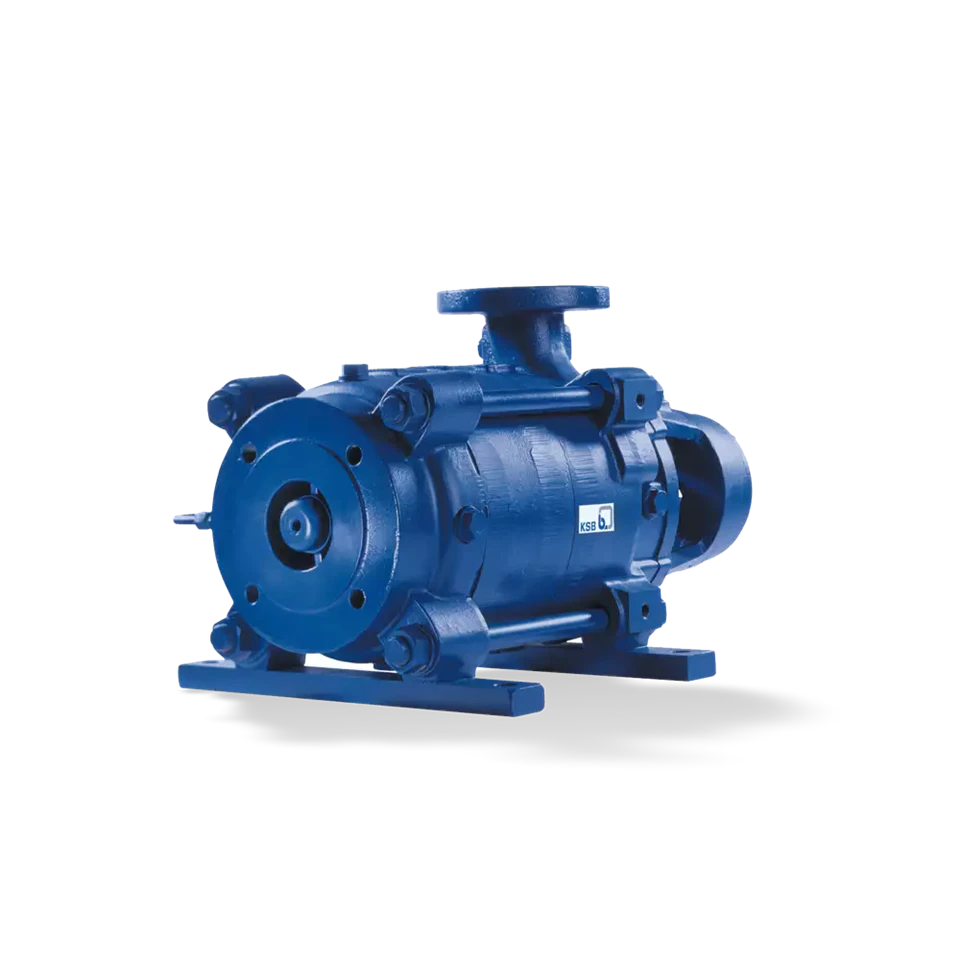

Pompa ċentrifugali b'ħafna stadji orizzontali tutilizza impellers multipli immuntati fuq xaft orizzontali riġidu fi ħdan casing segmentat jew sezzjonali. Kull stadju jżid pressjoni inkrementali mal-fluwidu tax-xogħol. Din il-konfigurazzjoni tagħti rjus ta' skariku statiku għoli filwaqt li żżomm footprint kompatti meta mqabbla ma' ekwivalenti ta'-stadju wieħed li joperaw b'veloċitajiet estremi.
Speċifikazzjonijiet tad-disinn tal-qalba
• Medda tar-Rata tal-Fluss: 2 m3/h sa 300 m3/h
• Firxa totali tar-ras: Sa 400 metru
• Temperatura Operattiva: -20 grad sa +120 grad (Konfigurazzjoni Standard; sa +180 grad bil-ġkieket li jkessħu)
• Pressjoni massima tax-xogħol: Sa 4.0 MPa (40 bar)
• Standards tal-ħanek: ANSI B16.5 / DIN EN 1092-1 / ISO 7005
Gwida għall-Għażla Teknika (Kif Taqsam Din il-Pompa)
L-għażla ta' pompa b'diversi-stadji teħtieġ allinjament preċiż tal-parametri idrawliċi biex tevita kavitazzjoni, tagħbija żejda idrawlika, jew għeja strutturali. Uża s-sekwenza li ġejja biex tiddetermina l-ispeċifikazzjoni tiegħek:
Iddetermina l-Punt tad-Dazju:Identifika r-Rata tal-Fluss meħtieġa (Q) u l-Kap Dinamika Totali (H). Agħżel mudell ta' pompa fejn il-Punt ta' l-Aħjar Effiċjenza (BEP) jopera fi żmien 75% sa 115% tal-punt ta' dmir fil-mira tiegħek.
Ikkalkula l-Marġni NPSH:Ivverifika sistema disponibbli NPSHa. Kun żgur li NPSHa > NPSHr + 0.5 metri biex tevita implożjoni distruttiva tal-bużżieqa fuq paletti tal-impeller.
Evalwa l-Proprjetajiet tal-Fluwidu:Iċċekkja l-gravità speċifika, il-viskożità u l-konċentrazzjoni kimika. Aġġusta l-poter tal-mutur jekk il-gravità speċifika taqbeż l-ilma (SG > 1.0).
Agħżel Arranġament tas-Siġillar:Agħżel siġilli mekkaniċi żbilanċjati singoli għal ilma nadif; speċifika l-uċuħ tal-karbur tat-tungstenu kontra l-karbur tas-silikon jew siġilli bi pressjoni doppja mlaħalħa għal fluwidi li joborxu jew-temperatura għolja.
Materjali tal-Kostruzzjoni u Metallurġija tal-Manifattura
Id-durabilità taħt pressjoni għolja sostnuta tiddependi fuq l-għażla tal-materjal u l-integrità tal-ikkastjar. Aħna nżommu traċċabilità sħiħa tal-materjal għall-komponenti kollha mxarrbin.
|
Komponent |
Materjal Standard (Ilma/Mhux-korrużiv) |
Materjal Fakultattiv (Korrożiv/Industrijali) |
Proċess tal-Manifattura |
|
Kejsing / Diffużur |
Ħadid fondut (ASTM A48 Klassi 35B) / SS304 |
Stainless Steel (CF8M / SS316) / Duplex (2205) |
Tidwib ta 'Investiment ta' Preċiżjoni / Casting tar-raża tar-reżina |
|
Impeller |
Stainless Steel (AISI 304 / 316) |
Duplex SS / Bronż (CuSn10Zn) |
Ittimbrat & Iwweldjat / CNC 5-Assi Tħin |
|
Xaft |
Azzar Liga (AISI 420) |
Stainless Steel (AISI 316 / 17-4PH) |
Torn CNC Tidwir + Ebusija tal-Induzzjoni |
|
Tie Vireg / Boltijiet |
Azzar tal-Karbonju (Grad 8.8) |
Stainless Steel (A2-70 / A4-70) |
Cold Rolled Threading |
Applikazzjoni Matriċi u Kompatibilità Industrija
Il-pompi orizzontali tagħna f'diversi stadji huma mfassla għal sistemi ta 'fluwidu industrijali li jeħtieġu kunsinna ta' pressjoni konsistenti:
Reverse Osmosis (RO) u Desalinizzazzjoni:Kunsinna ta' għalf ta'-pressjoni għolja għal moduli ta' filtrazzjoni ta' ilma baħar u ilma salmastru.
Sistemi ta' għalf tal-bojler:Provvista ta' ilma kontinwu ta' għamla għal bojlers tal-fwar bi pressjoni medja li joperaw sa 150 grad .
Spinta Industrijali tal-Pressjoni:Spinta tan-netwerk tal-ilma muniċipali, provvista tal-ilma tal-bini b'ħafna-sulari, u skids tal-ħasil tal--pressjoni għolja.
Tkessiħ tal-Proċess u HVAC:Ċirkolazzjoni ta' ilma mkessaħ b'ċirku-magħluq f'ċentri tad-data-skala kbira u impjanti tal-manifattura.
Manifattura, Kontroll tal-Kwalità u Ittestjar tal-Fabbrika
Kull pompa tgħaddi minn validazzjoni dimensjonali u idrawlika rigoruża qabel ma tintbagħat mill-faċilità tal-manifattura tagħna ċċertifikata bl-ISO 9001.
Makkinar:Iċ-ċentri orizzontali tat-tħaffir u t-tħin CNC jiżguraw tolleranza stretta tal-koassjali (<= 0.03 mm) across multi-stage casing segments, eliminating vibration caused by shaft runout.
Ibbilanċjar Dinamika:L-impellers u l-assemblaġġi tar-rotor kollha huma bbilanċjati b'mod dinamiku għall-istandards ISO 1940 Grad G2.5 biex jestendu s-siġill mekkaniku u l-ħajja tal-bearing.
Ittestjar tal-Pressjoni Idrostatika:Il-kisi tal-pompa huma taħt pressjoni għal 1.5 darbiet il-pressjoni tax-xogħol massima permissibbli (MAWP) għal 30 minuta biex jinstabu porożità tal-ikkastjar jew difetti tal-weldjatura.
Ittestjar tal-Prestazzjoni: Bankijiet tat-test awtomatizzati jkejlu l-fluss, ir-ras, il-qawwa u l-effiċjenza skont l-istandards ISO 9906 Grad 2B (jew Grad 1B fuq talba). Il-kurvi tat-test iċċertifikati huma fornuti ma 'kull vjeġġ.
Mistoqsijiet Frekwenti
Q: Kif tipprevjeni l-iżbilanċ tal-imbottatura axjali f'pompi b'ħafna-stadji?
A: Hekk kif il-fluwidu jiċċaqlaq fuq stadji multipli, il-pressjoni kumulattiva toħloq forza assjali sinifikanti li timbotta lejn it-tarf tal-ġbid. Aħna jinnewtralizzaw dan permezz ta 'tnabar tal-ibbilanċjar idrawliċi, diski tal-ibbilanċjar, jew konfigurazzjonijiet tal-impeller dahar-għa-dahar flimkien ma' berings tal-ispinta ta' kuntatt angolari heavy-duty biex jassorbu tagħbijiet residwi.
Q: X'inhi l-konfigurazzjoni standard tas-siġill mekkaniku, u tista 'timmaniġġja likwidi li joborxu?
A: Unitajiet standard jutilizzaw siġilli mekkaniċi tal-karbonju/silikon-karbur b'elastomeri Viton adattati għal ilma nadif sa 120 grad. Għal likwidi li fihom solidi sospiżi jew abrażivi (TSS > 50 ppm), nirrakkomandaw li jaġġornaw għal siġilli tal-karbur tat-tungstenu b'wiċċ iebes-bi pjan ta' flush estern (Pjan API 11 jew 32).
Q: Jistgħu dawn il-pompi jaħdmu kontra valv ta 'skariku magħluq?
A: It-tħaddim temporanju kontra valv ta 'skariku magħluq huwa permissibbli għal tul ta' żmien qasir (taħt minuta 1) waqt l-istartjar jew l-priming. It-tħaddim estiż tal-valv magħluq-tikkawża tisħin rapidu tal-fluwidu u lock tal-fwar, li jwassal għal ħsara severa fl-impeller. Linja ta 'bypass minimu jew valv ta' ħelsien termali huwa rakkomandat ħafna għal sistemi awtomatizzati.
Q: X'inhu l-ħin tal-kunsinna standard tiegħek għal konfigurazzjonijiet ta' materjal mhux-standard?
A: Konfigurazzjonijiet standard li jutilizzaw ħadid fondut u SS304 huma tipikament maħżuna għall-assemblaġġ fi żmien 2 sa 3 ġimgħat. Konfigurazzjonijiet tad-dwana li jeħtieġu metallurġija speċjalizzata (bħal Duplex SS2205 jew partijiet imxarrba tat-titanju) tipikament jeħtieġu 6 sa 8 ġimgħat, skont id-disponibbiltà tal-ikkastjar tal-materja prima.
Q: X'informazzjoni hija meħtieġa biex tiġġenera kwotazzjoni preċiża tad-daqs tal-pompa?
A: Biex twettaq għażla idrawlika kompleta, jekk jogħġbok ipprovdi:
Rata ta' Fluss fil-mira (Q) u Kap (H)
Gravità speċifika, viskożità, u kompożizzjoni kimika tal-likwidu
Temperatura tal-ippumpjar u NPSHa disponibbli
Speċifikazzjonijiet tal-provvista tal-enerġija (Vultaġġ / Frekwenza / Fażi)
Klassifikazzjoni tal-kompartiment tal-mutur meħtieġa (eż., TEFC, -Splużjoni Ex-d IIBT4)
Q: Liema ċertifikati ta 'spezzjoni u dokumentazzjoni huma pprovduti mal-ġarr?
A: Kull vjeġġ jinkludi Manwal tat-Tħaddim u Manutenzjoni (O&M), Rapporti tat-Test tal-Materjal (MTRs) għal komponenti mxarrbin skont EN 10204 3.1, rapport tal-ibbilanċjar dinamiku tal-fabbrika, u ċertifikat individwali tat-test tal-prestazzjoni idrawlika ISO 9906. Spezzjoni ta' parti terza minn SGS, BV jew TÜV tista' tiġi rranġata qabel id-dispaċċ.
Itlob RFQ Tekniku u Kalkolu tad-Daqs tal-Pompa
Ibgħat ir-rekwiżiti idrawliċi tiegħek hawn taħt. L-inġiniera tal-applikazzjoni tagħna se jikkalkulaw il-punt tad-dover tiegħek, jagħżlu l-aħjar stadju/konfigurazzjoni tal-materjal, u jirritornaw proposta teknika fi żmien 24 siegħa.
